Barandales de vidrio: qué especificar y qué verificar antes de aprobar la fabricación
El barandal de vidrio es uno de los elementos más visibles de un proyecto residencial o corporativo, y al mismo tiempo uno de los que más se especifica con información incompleta. La conversación habitual en obra empieza con “necesito templado de 10” o “ponme laminado 6+6” y termina, varios meses después, con paneles que se rompen en el primer ensayo de carga, herrajes que no calzan o discusiones sobre quién es responsable del cristal que no aguantó.
Este artículo es una guía práctica para arquitectos, constructoras y desarrolladores que quieren especificar bien sin convertirse en estructuristas. Cubre cinco preguntas: por qué un barandal mal especificado falla, qué información hay que reunir antes de cotizar, cuándo es obligatorio el cálculo firmado, qué configuraciones funcionan en escenarios típicos y qué verificar en obra antes de aceptar la instalación.
Aclaración previa. Este artículo es informativo. No sustituye al cálculo estructural firmado por un Director Responsable de Obra (DRO) o por un perito calculista habilitado. Cualquier configuración mencionada más adelante es referencial y requiere validación del estructurista del proyecto específico.
¿Por qué un barandal de vidrio mal especificado se rompe en obra?
Un barandal de vidrio falla cuando el cristal recibe más esfuerzo del que aguanta, y eso pasa por una de tres razones predecibles: se eligió el espesor sin considerar la altura libre, se cambió el sistema de sujeción sin recalcular o se subestimó el uso real del espacio.
La altura importa porque el barandal trabaja como una palanca: a mayor distancia entre el punto de apoyo y el punto donde se aplica el empuje, mayor el esfuerzo sobre el cristal. Un mismo panel de 10 mm que aguanta en una escalera residencial de 90 cm puede romperse en un balcón corporativo de 110 cm empotrado al piso sin pasamanos superior.

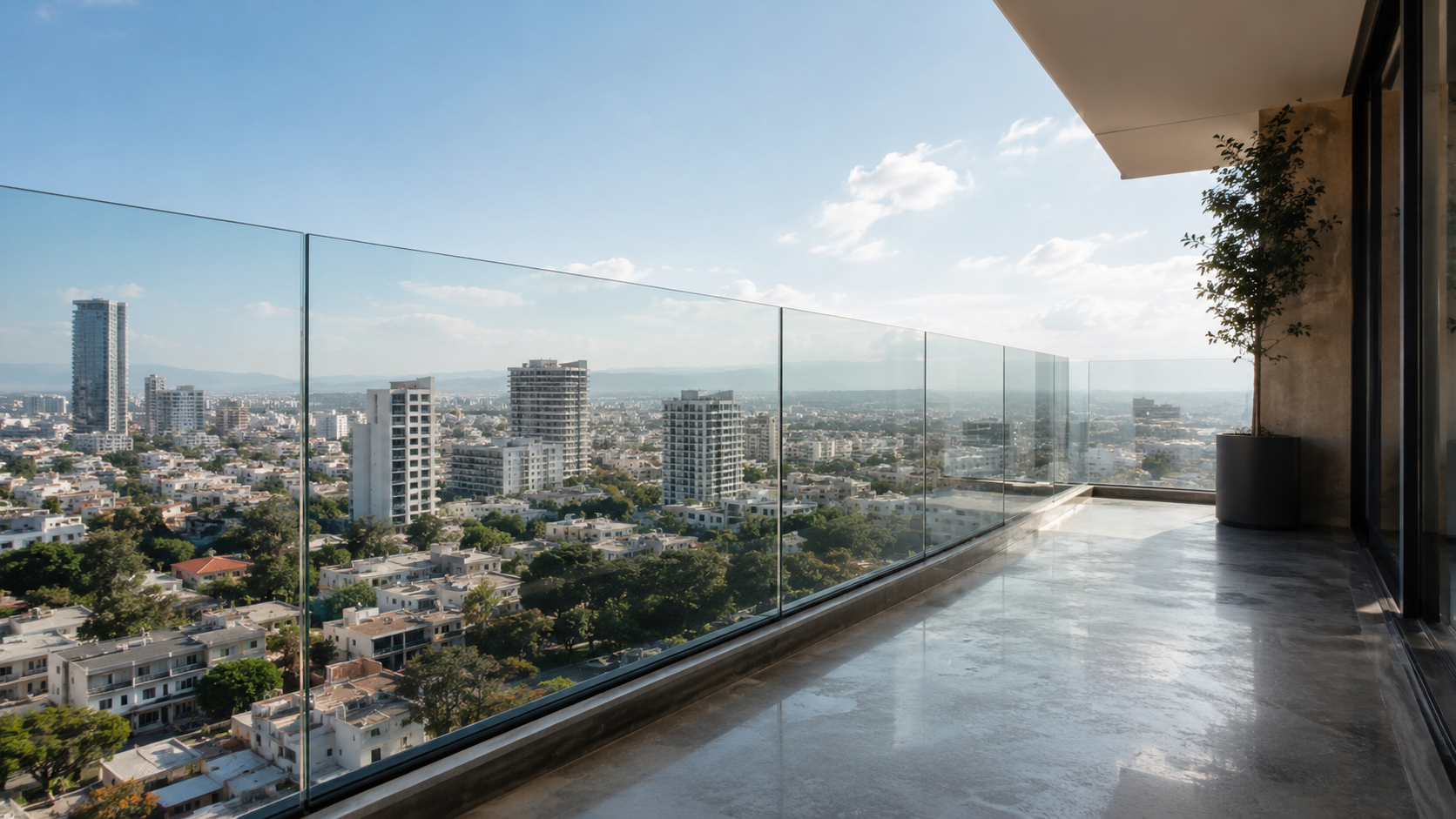

El sistema de sujeción cambia por completo cómo se distribuye la carga. Un barandal con perfil de aluminio continuo en la parte superior reparte el empuje entre el cristal y el pasamanos. Un barandal empotrado en piso sin pasamanos visible —frecuente en proyectos premium— deja al cristal trabajando solo, y eso obliga a configuraciones laminadas más gruesas.
El uso real del espacio es lo que más se subestima. Un balcón privado recibe un empuje distinto al de un mirador turístico donde se juntan decenas de personas, o al perímetro de un piso corporativo durante una reunión. Las normas internacionales distinguen explícitamente entre uso residencial, uso público y uso de alta concentración, y los esfuerzos de diseño pueden multiplicarse por tres entre uno y otro.
¿Qué información hay que reunir antes de cotizar un barandal?
Antes de pedir un barandal a fabricación, el especificador necesita cinco datos mínimos. Sin ellos, cualquier cotización es referencial y cualquier configuración es una conjetura.
Altura libre del barandal, medida desde el nivel de piso terminado hasta el borde superior del cristal o del pasamanos, según el sistema.
Separación entre apoyos, es decir, cada cuántos centímetros se fija el cristal —cada perfil vertical, cada herraje point-fixed o cada empotramiento al piso—.
Sistema de sujeción: empotrado al piso, con perfil de aluminio continuo en uno o varios lados, fijado por herrajes laterales o suspendido por rótulas.
Uso del espacio: residencial privado, residencial común, comercial estándar, balcón corporativo, mirador público o terraza de alta concentración.
Existencia de pasamanos continuo metálico en la parte superior, porque cambia sustancialmente cómo se distribuye el esfuerzo.
Con esos cinco datos en mano, el transformador puede cotizar configuraciones viables y el estructurista puede validar el dimensionamiento. Sin ellos, la especificación degenera en “ponme 10” y empieza el riesgo.
¿Cuándo es obligatorio el cálculo firmado por un estructurista?
En todo proyecto fuera del residencial privado bajo, el cálculo estructural del barandal debe estar firmado por un DRO o por un perito calculista habilitado. Eso incluye balcones corporativos, miradores, escaleras de uso público, terrazas comerciales, barandales perimetrales en proyectos de hospedaje y cualquier barandal en piso superior al primer nivel cuando la caída expone a vía pública.
La razón es contractual antes que técnica: la NOM-146-SCFI-2016 certifica que el cristal cumple con el carácter de seguridad —fragmentación segura en templado, retención de fragmentos en laminado— pero no certifica que la configuración elegida sea estructuralmente adecuada para ese barandal en ese proyecto. Esa decisión es del estructurista del proyecto, no del fabricante del vidrio.
La cadena de responsabilidades en un barandal de vidrio es la siguiente:
| Etapa | Responsable | Qué firma |
|---|---|---|
| Especificación arquitectónica | Arquitecto del proyecto | Plano de detalle con altura, sujeción, uso y configuración base |
| Cálculo estructural | DRO o perito calculista | Memoria de cálculo con configuración validada |
| Fabricación del cristal | Transformador del vidrio | Cumplimiento de NOM-146-SCFI-2016 sobre la configuración solicitada |
| Instalación | Cancelero o fachadista | Montaje conforme al detalle aprobado |
Cada eslabón firma lo que le corresponde. Confundir los eslabones —pedirle al fabricante que avale el cálculo, o al instalador que decida el espesor— es la fuente más frecuente de disputa cuando un barandal falla.
¿Qué configuraciones funcionan en escenarios típicos?
Las tres configuraciones que se ven con mayor frecuencia en proyecto residencial y comercial mexicano son las siguientes. Cada una requiere validación del estructurista del proyecto.
| Escenario | Configuración referencial | Sistema típico | Verificación |
|---|---|---|---|
| Residencial bajo (escalera, balcón privado, hasta 100 cm) | Vidrio templado de 10 a 12 mm o vidrio laminado 5+5 mm | Perfil de aluminio en uno o dos lados, o empotrado al piso con pasamanos | NOM-146-SCFI-2016 |
| Comercial estándar o residencial común (hasta 110 cm) | Laminado 6+6 mm con interlayer estándar | Perfil perimetral o empotrado al piso con pasamanos metálico continuo | NOM-146-SCFI-2016 + cálculo de estructurista |
| Sin pasamanos continuo (frameless / top-rail-less) | Laminado 8+8 mm con interlayer rígido tipo estructural | Empotrado al piso con sistema de cuña de aluminio | NOM-146-SCFI-2016 + cálculo de estructurista + ensayo de carga cuando el proyecto lo requiera |
Disclaimer: Esta tabla es referencia educativa, no sustituye al cálculo del estructurista del proyecto específico. Las configuraciones reales dependen de altura, separación de apoyos, exposición a viento y uso del espacio, entre otros factores que solo se evalúan caso por caso.Las normas internacionales que se usan como referencia para diseñar y ensayar barandales de vidrio son ASTM E2353 y ASTM E2358 —para sistemas instalados— y ASTM E2751 —para pasarelas y configuraciones similares—. Son referencias voluntarias pactables entre las partes y útiles como criterio de aceptación cuando el contrato del proyecto las invoca, no certificaciones automáticas del fabricante del vidrio.
¿Qué verificar en obra antes de aceptar el barandal instalado?
Cinco puntos de inspección visual y documental antes de firmar la entrega del barandal:
Etiqueta o sello de cumplimiento de NOM-146-SCFI-2016 en el cristal, visible y verificable contra la ficha técnica del lote.
Espesor y configuración coinciden con la especificación aprobada en plano —no “parece de 10”, sino confirmación documental—.
Herrajes y empotramientos instalados según el detalle constructivo aprobado, dentro de la tolerancia que indique el plano.
Sello perimetral y de canto ejecutado con el material indicado, sin contacto vidrio-metal directo donde el detalle lo evite.
Memoria de cálculo y ensayo de carga —cuando el proyecto los exija— entregados por el estructurista o por el instalador con la firma correspondiente.
Estos cinco puntos no constituyen un dictamen estructural. Son la inspección mínima que cualquier residente de obra puede hacer para detectar incumplimientos visibles antes de aceptar el barandal y liberar el pago al instalador.
Cómo encaja Templanova en este flujo
Templanova es un transformador de vidrio plano para la industria arquitectónica, fundado en 2008 y con planta en León, Guanajuato. Fabrica vidrio templado y laminado para barandales según la especificación recibida del proyecto, en cumplimiento de NOM-146-SCFI-2016 y con sus controles internos de inspección visual y trazabilidad de lote. Sus procesos y capacidades incluyen corte, perforación, acabado de canto y laminado con EVA, todos relevantes para configuraciones de barandal arquitectónico.
Templanova no realiza el cálculo estructural del barandal ni firma planos de proyecto. La responsabilidad estructural corresponde al estructurista del proyecto; Templanova entrega el cristal conforme a la especificación recibida. Si tu equipo está armando la especificación y necesita información técnica del cristal para entregar al estructurista —espesores disponibles, configuraciones laminadas, tolerancias de fabricación, opciones de canto— puedes escribirnos por la página de contacto y conversamos sobre lo que necesitas tener listo antes de cotizar.
Fuentes
NOM-146-SCFI-2016 — Productos de vidrio. Vidrio de seguridad usado en la construcción. Especificaciones y métodos de prueba
ASTM E2353 — Standard Test Methods for Performance of Glass in Permanent Glass Railing Systems, Guards, and Balustrades
ASTM E2358 — Standard Specification for Performance of Glass in Permanent Glass Railing Systems
ASTM E2751 — Standard Practice for Design and Performance of Supported Glass Walkways
ASTM C1048 — Standard Specification for Heat-Strengthened and Fully Tempered Flat Glass
ASTM C1172 — Standard Specification for Laminated Architectural Flat Glass
NGA — Glass Informational Bulletin: Glass
