Distorsión óptica en vidrio templado: cómo especificarla, medirla y aceptarla en obra

El vidrio templado es la opción técnica obligada en numerosas aplicaciones arquitectónicas: fachadas, barandales, puertas, divisiones y vidrio expuesto a riesgo de impacto humano. El tratamiento térmico aumenta su resistencia mecánica entre cuatro y cinco veces respecto al recocido y modifica el modo de falla a fragmentos pequeños y romos.

Lo que rara vez se discute en la fase de especificación —y aparece sistemáticamente como reclamo en la fase de obra— es que ese mismo proceso térmico introduce efectos ópticos permanentes en el vidrio. Esos efectos no son defectos: son consecuencias físicas del paso del vidrio por el horno de templado. Sin embargo, cuando un arquitecto, un propietario o un end-user los descubre en una fachada terminada, suelen interpretarse como un fallo del fabricante o del instalador. La consecuencia es una de las disputas técnicas más comunes en proyectos de vidrio premium en México.

Este artículo presenta los tres fenómenos ópticos asociados al templado, cómo se miden, qué tolerancias acepta la industria y qué lenguaje contractual reduce el riesgo de un reclamo en obra.

Tres fenómenos distintos, no uno solo

Cuando un arquitecto reporta “distorsión” en una fachada de vidrio templado, casi siempre está observando uno de tres fenómenos diferentes. Diagnosticar cuál es determina si lo observado está dentro de la tolerancia esperada o si requiere reposición.

Roller wave

El roller wave es una ondulación periódica visible al observar reflejos en el vidrio templado. Se origina porque el vidrio, al pasar por el horno horizontal, descansa sobre rodillos cerámicos mientras alcanza temperaturas cercanas a 620 °C. En ese estado plástico, el peso propio del panel genera una micro-deformación entre los puntos de apoyo. Al enfriarse en la zona de templado, esa ondulación queda congelada en la superficie.

El roller wave se mide con un instrumento llamado roller wave gauge sobre la superficie reflejada, expresado en milésimas de pulgada o milímetros de pico a valle, en una distancia normalizada. La GANA Engineering Standards Manual y guías del NGA establecen valores típicos aceptados de 0.003 in (0.08 mm) en una distancia de 6in para vidrios arquitectónicos de calidad estándar. Un roller wave excesivo es defecto; uno dentro de tolerancia, no.

Bow y warp

Bow es la curvatura global del panel en una sola dirección —el panel deja de ser plano y adopta una forma cilíndrica suave—. Warp es una deformación de doble curvatura, donde las cuatro esquinas del panel no quedan en el mismo plano. Ambas surgen de gradientes térmicos durante el enfriamiento del templado.

Las tolerancias para bow y warp están establecidas en ASTM C1048, expresadas como un porcentaje de la dimensión del panel. Para vidrio templado completo (FT, fully tempered), el estándar admite valores cercanos a 1/200 de la dimensión nominal, dependiendo del espesor y formato. Un panel de 1.5 m de largo puede admitir hasta 7.5 mm de bow sin estar fuera de norma.

Anisotropía o “leopard spots”

La anisotropía —también llamada coloquialmente leopard spots, iridescencia o patrón de templado— es un fenómeno óptico distinto. Durante el enfriamiento brusco del templado, el vidrio queda con tensiones internas no uniformes. Esas tensiones generan birrefringencia: el vidrio se comporta como un material ópticamente anisótropo, y cuando recibe luz polarizada, descompone los colores y muestra manchas iridiscentes.

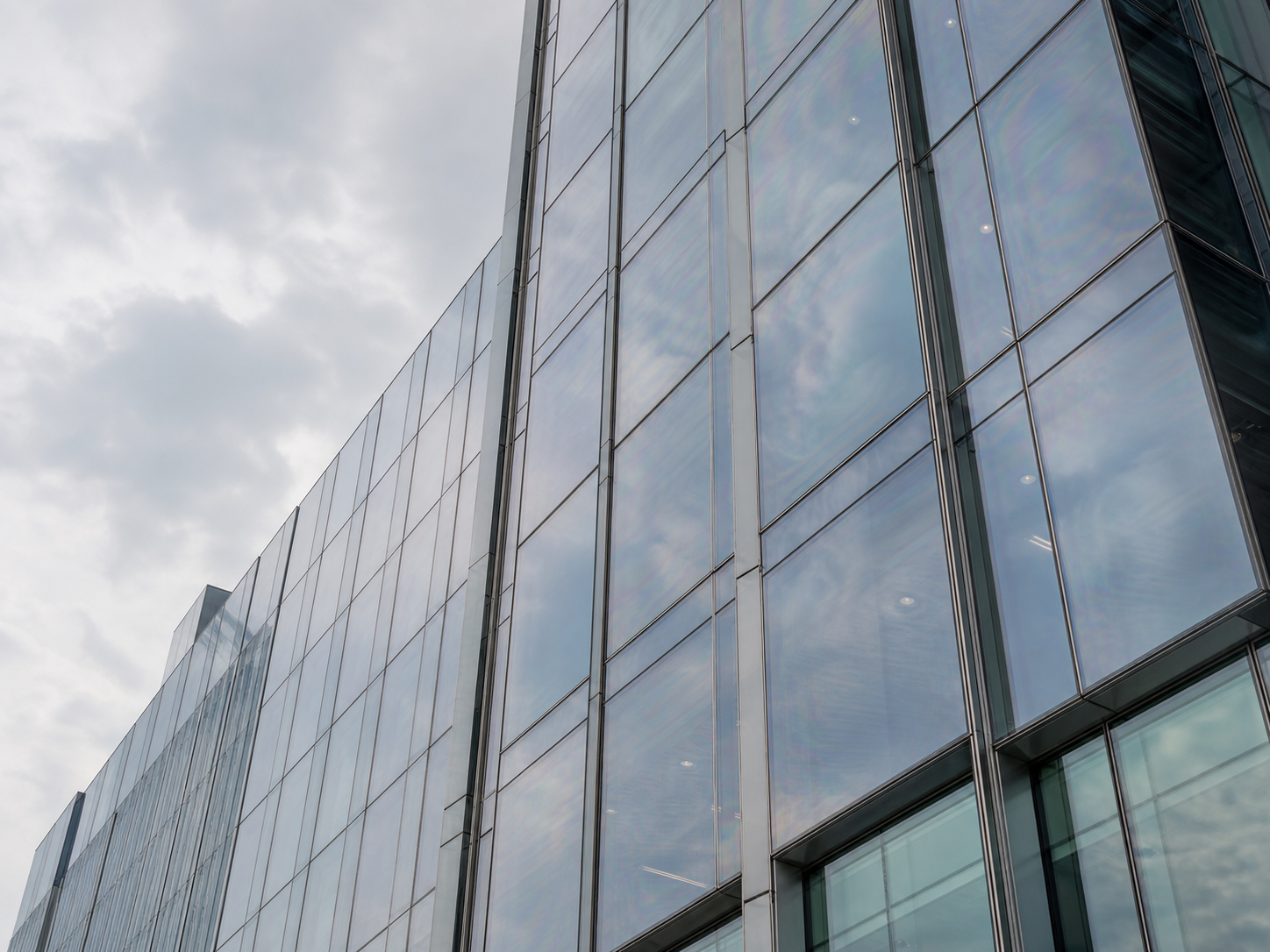

La anisotropía no se ve siempre. Aparece cuando se cumplen tres condiciones: luz parcialmente polarizada (típicamente el cielo nublado, atardeceres, o luz reflejada en agua), un ángulo de observación específico, y a veces el uso de gafas de sol polarizadas por parte del observador. El mismo panel puede verse perfectamente neutro a las 11 a.m. y mostrar patrones tipo leopardo a las 4 p.m.

A diferencia del roller wave y del bow, la anisotropía no se controla con tolerancias dimensionales sino con criterios cualitativos. La NGA emite guías técnicas (Glass Informational Bulletin sobre anisotropía en vidrio térmicamente tratado) que la reconocen como inherente al proceso.

Tolerancias y métodos de medición

En México, la referencia obligatoria es NOM-146-SCFI-2016, que establece criterios de planicidad para vidrio templado mediante el método de flecha en posición vertical, tolerancias dimensionales y un procedimiento estandarizado de inspección visual a 3.3 m de distancia bajo iluminación controlada para defectos puntuales como burbujas, piedras o rayas. Es la norma de cumplimiento aplicable al vidrio comercializado en territorio mexicano y la base sobre la que opera la industria local.

Su alcance no cubre de forma específica el roller wave, el warp de doble curvatura ni la anisotropía. Cuando un proyecto exige criterios ópticos más finos —fachadas premium, vitrinas, vidrio expuesto a observación crítica— el especificador puede consultar como referencia internacional voluntaria:

·       ASTM C1048, que documenta tolerancias de bow, warp, espesor y dimensiones para vidrio templado completo (FT) y termoendurecido (heat-strengthened, HS).

·       ASTM C1036, que cubre tolerancias del vidrio recocido base antes del templado.

·       EN 12150-1, referencia europea con criterios de planitud comparables.

Estas normas no son obligatorias en México y los fabricantes nacionales no operan necesariamente bajo certificación contra ellas. Su utilidad práctica está en aportar parámetros numéricos para casos donde comprador y proveedor pacten voluntariamente un nivel de calidad superior al básico exigido por NOM-146. Ese pacto debe quedar por escrito antes de la fabricación, idealmente acompañado de un panel de muestra firmado.

Los métodos de medición en obra deben acordarse antes de iniciar la instalación. Para NOM-146, la flecha se mide con el panel en posición vertical sobre apoyos definidos. Para roller wave o anisotropía, se requieren condiciones controladas de iluminación e instrumento calibrado o luz polarizada según el caso. Una observación a ojo desnudo bajo luz oblicua no constituye base técnica para rechazo.

Lenguaje contractual recomendado

La forma más efectiva de evitar disputas es incorporar en la especificación de proyecto y en el contrato de suministro tres elementos:

Primero, una referencia explícita a la norma de cumplimiento aplicable: NOM-146-SCFI-2016 como base obligatoria en México, y opcionalmente ASTM C1048 (FT y HS) o ASTM C1036 (vidrio base) como referencias internacionales voluntarias cuando el proyecto exija parámetros ópticos adicionales. Esto convierte cualquier reclamo en una verificación medible, no en una opinión.

Segundo, una cláusula de aceptación de fenómenos inherentes al proceso. Una redacción técnica adecuada es: “El comprador reconoce que la flecha y los defectos visuales dentro de los límites de NOM-146-SCFI-2016, así como los fenómenos ópticos inherentes al templado térmico —roller wave, bow, warp y anisotropía visible bajo luz polarizada— son consecuencias del proceso y no constituyen defecto reclamable. Cuando el proyecto requiera criterios ópticos adicionales, las partes pueden referenciar voluntariamente parámetros de ASTM C1048 u otro documento equivalente, siempre que se documente por escrito antes de la fabricación."

Tercero, una guía visual o muestrario de aceptación entregado antes de la fabricación masiva. Un primer panel firmado por el cliente como referencia de calidad reduce drásticamente la subjetividad en obra.

Templanova y el control de planitud

En Templanova la inspección de planitud y de defectos visuales del vidrio templado forma parte del control de calidad interno, con base en los criterios de NOM-146-SCFI-2016. Los procesos y capacidades de templado, laminado y fabricación de vidrio insulado se ejecutan bajo prácticas industriales consolidadas, y cada lote puede acompañarse de la documentación técnica que requiera el proyecto.

Cuando una fachada o aplicación visible exige criterios ópticos más estrictos que el cumplimiento básico de NOM-146 —por ejemplo, tolerancias específicas de roller wave o un muestrario de aceptación—, lo recomendable es definir esas condiciones por escrito con el comprador antes de la fabricación. Los recursos técnicos y el equipo de Templanova pueden acompañar al equipo de proyecto en la redacción de las especificaciones y en la preparación de un primer panel de referencia. Para cotizaciones o asesoría técnica, el contacto está disponible para arquitectos, fachadistas y constructoras.

Fuentes

• NOM-146-SCFI-2016 — Productos de vidrio. Vidrio de seguridad usado en la construcción. Especificaciones y métodos de prueba. Diario Oficial de la Federación, 03/02/2017

• ASTM C1048 — Standard Specification for Heat-Strengthened and Fully Tempered Flat Glass

• ASTM C1036 — Standard Specification for Flat Glass

• EN 12150-1 — Glass in building. Thermally toughened soda lime silicate safety glass. Definition and description

• GANA — Engineering Standards Manual, sección de roller wave distortion

• NGA — Glass Informational Bulletin: Anisotropy in Heat-Treated Architectural Glass

• NGA — Glass Informational Bulletin: Tempered Glass Surface and Edge Compression

• Vitro Architectural Glass — Technical Bulletin: Optical Distortion in Heat-Treated Glass
