Vidrio para domos y techos inclinados: por qué el laminado es el sistema válido sobrecabeza
En un domo, un lucernario o una marquesina, el vidrio deja de estar a un costado y pasa a estar sobre la cabeza de las personas. Ese cambio de posición modifica por completo el criterio de especificación: en una ventana vertical el riesgo principal es el impacto; sobrecabeza, el riesgo es que el vidrio caiga después de romperse.
Antes de entrar en qué especificar, conviene aclarar el término, porque se usa mucho en obra y pocas veces se define.
¿Qué es el vidrio sobrecabeza y de dónde viene el término?
Vidrio sobrecabeza es todo acristalamiento instalado por encima de una superficie por la que circulan o permanecen personas. La palabra describe una posición, no un tipo de vidrio: no existe "el vidrio sobrecabeza" como producto, sino vidrios que se especifican de cierta manera porque van montados arriba.
El término es una traducción literal del inglés overhead glazing —overhead, "por encima de la cabeza"—, que es como la industria estadounidense del vidrio nombra esta familia de aplicaciones en sus manuales técnicos, y de ahí pasó al español del sector.
En la normativa estadounidense, sin embargo, la categoría formal no se llama así. El International Building Code agrupa estas aplicaciones en su sección 2405, "Sloped Glazing and Skylights" —acristalamiento inclinado y tragaluces—, y las define por geometría: se considera vidrio inclinado el instalado a más de 15° respecto de la vertical. La industria dice "sobrecabeza" por dónde está el vidrio; el código dice "inclinado" por cuánto se aparta de la vertical. En la práctica nombran el mismo problema.
Ese umbral de 15° tiene una lógica física. Por debajo, el vidrio se comporta como un plano casi vertical: si se rompe, los fragmentos tienden a caer al pie del paño. A partir de ahí la superficie empieza a "mirar hacia abajo" y cualquier fragmento que se desprenda cae dentro de la zona ocupada. Por eso entran en la misma categoría los domos, lucernarios, techos de cristal, marquesinas, pérgolas y cubiertas de patios, y también los pisos y escaleras de vidrio, donde la lógica es idéntica: hay personas debajo del plano de vidrio.
Un punto importante para el contexto mexicano: "sobrecabeza" no es una categoría normativa en México. La NOM-146-SCFI-2016 clasifica productos de vidrio de seguridad —templado, laminado—, no posiciones de instalación. Es un término de práctica profesional, no una figura legal, y esa es justamente la razón por la que el criterio de retención conviene pactarse por escrito en la especificación del proyecto.
La consecuencia práctica es directa: en posición sobrecabeza el objetivo de diseño no es únicamente resistir la carga, sino retener el vidrio en su lugar aunque se rompa.
¿Por qué el vidrio laminado es el sistema válido sobrecabeza?
El vidrio laminado es el sistema válido sobrecabeza porque su interlayer mantiene los fragmentos adheridos y sostiene el paño en el marco después de la rotura, en lugar de dejarlos caer. Es el único de los productos de seguridad que resuelve el problema específico de esta posición: la contención de fragmentos.
Un vidrio laminado está formado por dos o más hojas de vidrio unidas por un interlayer plástico —PVB o EVA— que actúa como una membrana continua. Cuando el conjunto se fractura, los pedazos quedan pegados a esa membrana y el paño roto se sostiene sobre el bastidor el tiempo suficiente para ser detectado y reemplazado, sin desplomarse sobre las personas.
El contraste con el vidrio templado monolítico es el punto clave. El templado es cuatro a cinco veces más resistente que el recocido y al romperse genera fragmentos pequeños y romos, lo cual es excelente en una ventana vertical. Pero sobrecabeza esos mismos fragmentos, aunque romos, caen en conjunto sobre la zona ocupada. Por eso, un templado usado solo como capa inferior de un domo normalmente requiere una malla o pantalla de retención instalada por debajo; el laminado, en cambio, incorpora la retención en el propio vidrio.
De acuerdo con las guías internacionales de acristalamiento, cuando el laminado se emplea como capa inferior con un interlayer de al menos 0.76 mm (30 mils) de espesor, se acepta como sistema de retención por sí mismo, sin malla adicional. Ese detalle —el espesor del interlayer— es una de las variables que conviene dejar por escrito al especificar un domo.
¿Las hojas del laminado deben ir templadas o basta con vidrio recocido?
En un domo o cubierta expuesta, la práctica técnica es laminar hojas templadas, no recocidas. El laminado resuelve la caída de los fragmentos; el templado resuelve que la hoja aguante lo que le va a caer encima.
Conviene separar las dos funciones porque se confunden. Un laminado de vidrio recocido sí cumple la retención: el interlayer sostiene los pedazos igual. Lo que no aporta es resistencia. El recocido tiene la resistencia mecánica más baja de la familia y poca tolerancia al choque térmico, y una cubierta acumula justo los esfuerzos que lo castigan: viento, granizo, sol directo con sombras parciales del bastidor y, cada tanto, el peso de alguien dando mantenimiento. Cuando falla, además, lo hace en fragmentos grandes y cortantes.
El templado es cuatro a cinco veces más resistente y tolera mejor los gradientes térmicos, así que laminar hojas templadas suma resistencia mecánica a la contención de fragmentos. Cuántas hojas, de qué espesor y con qué interlayer es una decisión estructural que depende de la carga, la geometría y la posición de cada paño, y se resuelve con el cálculo del proyecto.
Hay un punto adicional que pesa especialmente sobrecabeza: el vidrio templado puede sufrir rotura espontánea por inclusiones de sulfuro de níquel, un fenómeno poco frecuente pero real. En una ventana esa rotura es un incidente menor; en un domo, una rotura no anunciada arriba es más delicada. El laminado mitiga ese escenario porque, incluso si una hoja se fractura sola, el interlayer retiene el material. Puedes profundizar en ese mecanismo en el artículo sobre rotura espontánea del vidrio templado.
La elección de interlayer también importa: para cantos expuestos y climas húmedos, el EVA ofrece mejor resistencia a la humedad que el PVB, un tema que se detalla en la comparación entre interlayer EVA y PVB.
¿Qué marco normativo aplica en México?
En México la referencia obligatoria es la NOM-146-SCFI-2016, “Productos de vidrio — Vidrio de seguridad usado en la construcción — Especificaciones y métodos de prueba”, que clasifica y ensaya los productos de vidrio de seguridad, incluidos el templado (Clase 1) y el laminado (Clase 2). Esa norma define qué es un vidrio de seguridad y cómo se comprueba, y es la base para especificar cualquier acristalamiento de riesgo en el país.
El criterio específico de retención de fragmentos en posición sobrecabeza proviene principalmente de la práctica técnica internacional: la sección 2405 del International Building Code (IBC) sobre sloped glazing and skylights y las guías de la Glass Association of North America / National Glass Association (GANA / NGA). Estos documentos establecen que el laminado con interlayer de 0.76 mm o más se admite como capa inferior sin malla, y que el templado usado solo requiere pantalla de retención por debajo, salvo excepciones acotadas por ángulo y altura (por ejemplo, vidrio templado a 30° o menos desde la vertical y con el punto más alto a 3 m o menos sobre la superficie de circulación).
Es importante encuadrarlo correctamente: en México, IBC, ASTM y las guías GANA/NGA son referencias técnicas de consulta y marcos voluntarios pactables entre las partes, no requisitos que un fabricante mexicano garantice de forma automática. La vía práctica es anclar la clasificación del vidrio en la NOM-146-SCFI-2016 y pactar por escrito el criterio de retención sobrecabeza en la especificación del proyecto, junto con el espesor de interlayer y el tratamiento de las hojas.
La siguiente tabla resume cómo cambia el criterio según la posición del vidrio. Es una tabla referencial y no sustituye al cálculo del estructurista ni a la especificación firmada del proyecto.
| Posición del vidrio | Riesgo dominante | Criterio de especificación habitual |
|---|---|---|
| Vertical o hasta 15° desde la vertical | Impacto | Templado o laminado según aplicación; fragmentos caen al pie del paño |
| Inclinado, más de 15° desde la vertical | Caída de fragmentos | Laminado como capa inferior, con hojas templadas según el cálculo de carga |
| Horizontal / sobrecabeza (domo, lucernario, cubierta) | Caída de fragmentos sobre la zona ocupada | Laminado con interlayer ≥ 0.76 mm; malla de retención si se usa templado solo |
| Piso o escalón de vidrio transitable | Caída de fragmentos y carga de uso | Laminado de hojas templadas; cálculo estructural obligatorio |
Tabla referencial. No sustituye al cálculo del estructurista ni a la especificación firmada del proyecto.
¿Qué debes definir antes de cotizar un domo o techo de vidrio?
Antes de pedir una cotización de vidrio para domo, techo inclinado o marquesina, conviene tener resueltos estos nueve puntos. Cuanto más completa sea la requisición, más firme y comparable será el precio:
Aplicación y posición exacta — domo, lucernario, marquesina, cubierta, piso o escalón; ángulo respecto de la vertical y altura sobre la zona de circulación.
Configuración del laminado — número de hojas, espesor de cada hoja y espesor del interlayer (recordar el mínimo de 0.76 mm como referencia de retención).
Tratamiento de las hojas — hojas templadas; el espesor y la cantidad se definen con el cálculo de cargas.
Interlayer — PVB o EVA, con atención a cantos expuestos y humedad del sitio.
Cargas del proyecto — viento, granizo, acumulación de agua o nieve, tránsito de mantenimiento y, en pisos, carga de uso; idealmente respaldadas por el cálculo del estructurista.
Dimensiones y geometría — medidas de fabricación (no solo el vano), formato, cantidad de paños y si hay piezas curvas o cortes especiales.
Barrenos, escotaduras y canto — posición, diámetro y acabado; todo el maquinado se define antes del templado, porque después no se puede modificar.
Contexto climático y de sitio — zona costera vs. Bajío, exposición solar y condiciones de instalación que afecten al vidrio y al sellado.

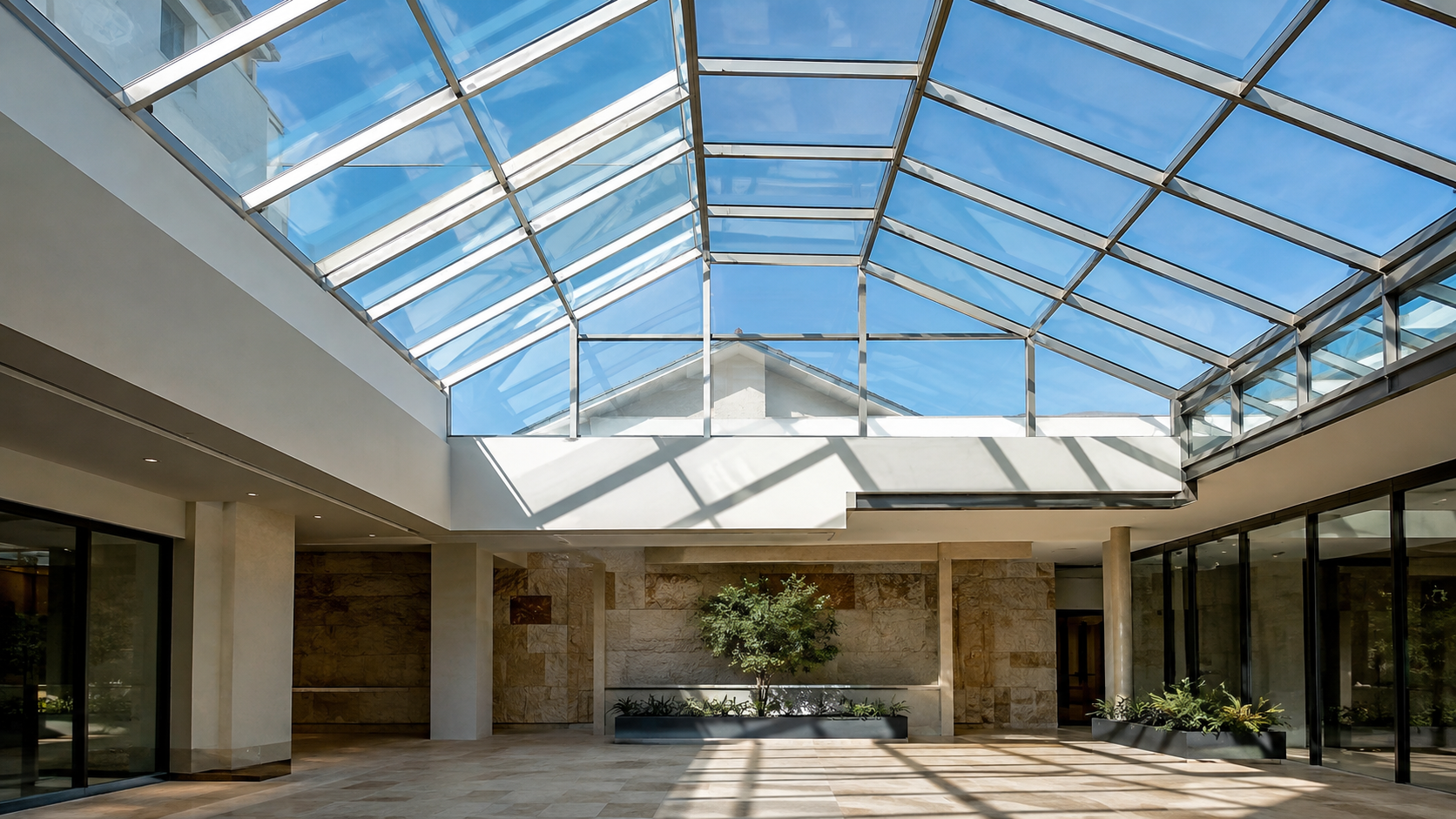

Tratamiento de superficie — un domo es exterior, inclinado y de acceso difícil para limpieza, que es justo la condición donde rinde un vidrio autolimpiante como el BioClean de Saint-Gobain: su recubrimiento aprovecha la radiación UV y la lluvia para espaciar el mantenimiento. Va siempre en la cara exterior y requiere sellos libres de silicón, así que conviene definirlo junto con el sistema de sujeción, no después.
Dónde encaja un procesador como Templanova
Un domo bien resuelto es, en el fondo, un problema de procesamiento: implica cortar, maquilar cantos, barrenar, templar y laminar cada pieza en la secuencia correcta y con trazabilidad. Templanova, empresa mexicana fundada en 2008 en León, Guanajuato, opera bajo un modelo B2B y transforma vidrio plano mediante corte, maquinados, templado térmico y laminado con EVA, entre otros procesos y capacidades.
En un proyecto sobrecabeza eso significa poder templar y laminar en la misma planta, con los espesores que pide el cálculo, definir el interlayer adecuado al clima del sitio y dejar resueltos los barrenos y el canto antes del horno, todo bajo el marco de la NOM-146-SCFI-2016 y con control de calidad interno documentado. Si tienes un domo, un lucernario o una cubierta de vidrio en proyecto y quieres afinar la especificación antes de cotizar, puedes planteárselo al equipo a través de contacto.
Preguntas frecuentes
¿Puedo usar solo vidrio templado en un domo?
Puede usarse vidrio templado sobrecabeza, pero normalmente requiere una malla o pantalla de retención instalada por debajo para contener los fragmentos si se rompe. El laminado evita esa malla porque retiene el vidrio en el propio paño. Por eso, en domos y techos inclinados el criterio habitual es laminar.
¿Desde qué inclinación se considera que un vidrio es “sobrecabeza”?
Las guías técnicas internacionales consideran vidrio inclinado todo el que se instala a más de 15° respecto de la vertical. A partir de ahí la superficie empieza a mirar hacia abajo y los fragmentos caerían dentro de la zona ocupada, lo que cambia el criterio de especificación.
¿Qué espesor de interlayer necesita un domo?
Como referencia internacional, el laminado usado como capa inferior sobrecabeza se admite con un interlayer de al menos 0.76 mm (30 mils). El espesor final de cada hoja y del interlayer depende del cálculo de cargas del proyecto y debe pactarse por escrito en la especificación.
¿El laminado en un domo también aporta control solar o acústico?
El laminado puede combinarse con vidrio de control solar o con configuraciones insuladas para sumar desempeño térmico, y su interlayer aporta cierto beneficio acústico. Son propiedades adicionales: la razón de fondo para laminar sobrecabeza sigue siendo la retención de fragmentos.
¿La NOM-146-SCFI-2016 obliga a usar laminado en domos?
La NOM-146-SCFI-2016 clasifica y ensaya los productos de vidrio de seguridad (templado, laminado), pero el criterio de retención en posición sobrecabeza se apoya en la práctica técnica internacional (IBC 2405, guías GANA/NGA). Lo recomendable es anclar la clasificación en la NOM y pactar por escrito el criterio de retención del proyecto.
Fuentes
NOM-146-SCFI-2016 — Productos de vidrio — Vidrio de seguridad usado en la construcción — Especificaciones y métodos de prueba (Diario Oficial de la Federación)
International Building Code (ICC) — Section 2405, Sloped Glazing and Skylights
Glass Association of North America / National Glass Association — Laminated Glazing Reference Manual
National Glass Association — FB45, Recommended Applications for Heat-Treated Glass
The Construction Specifier — Specifying glass for sloped glazing and skylights
Saint-Gobain Glass México — SGG BIOCLEAN, ficha de producto (vidrio autolimpiante para aplicaciones exteriores: balcones, terrazas y techos de vidrio)
