Vidrio insulado: configuraciones técnicas para eficiencia energética en edificaciones mexicanas

Cuando un arquitecto o desarrollador especifica “vidrio insulado” en un proyecto, la decisión real no termina ahí. El desempeño térmico de una unidad insulada —su capacidad para reducir la transferencia de calor entre interior y exterior— depende de variables técnicas que varían significativamente entre configuraciones: el tipo de gas en la cámara, la presencia y posición de un recubrimiento de baja emisividad, y el ancho del espacio intermedio.

Entender estas variables es relevante no solo por razones de confort o costo operativo. En México, la normativa energética para edificaciones establece valores máximos de transmitancia térmica en la envolvente, y el vidrio es uno de los componentes que más afecta ese resultado.

¿Qué es una unidad de vidrio insulado?

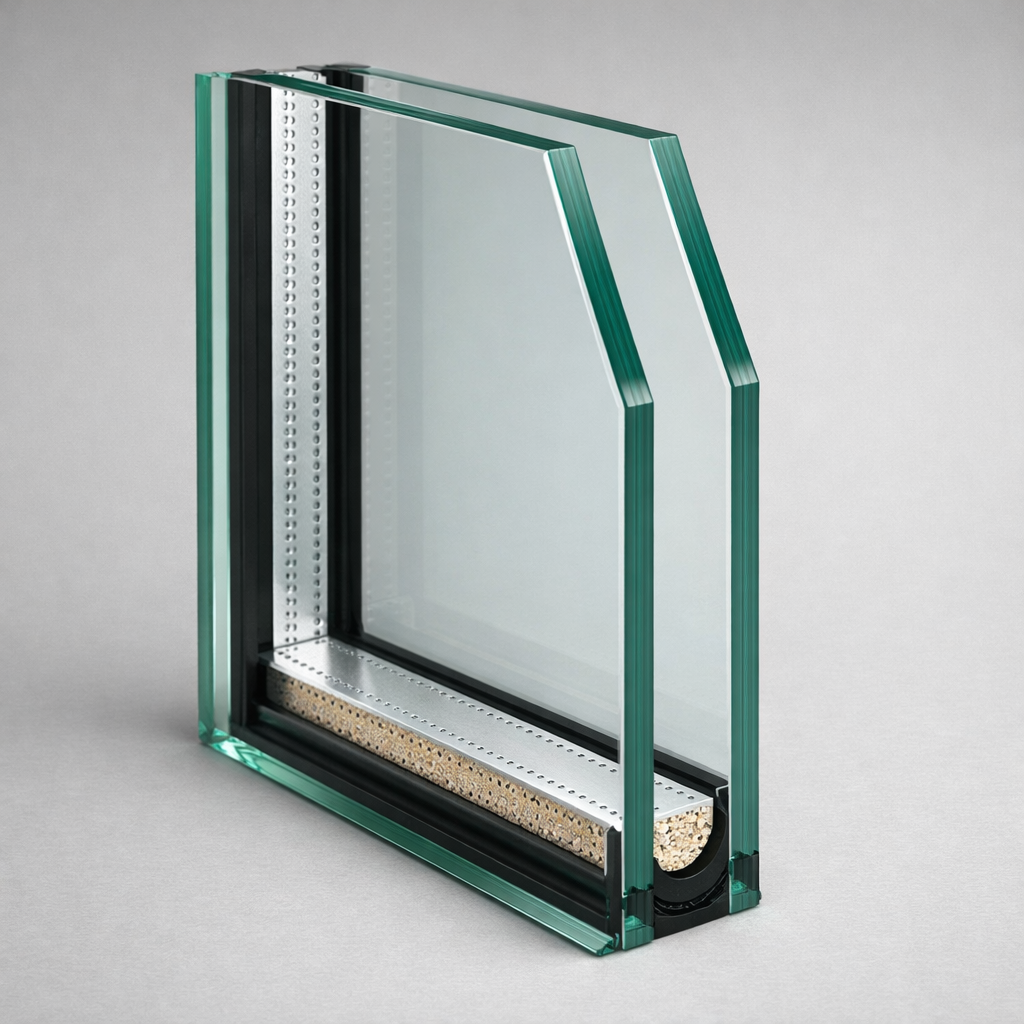

Una unidad de vidrio insulado consiste en dos o más hojas de vidrio separadas por un perfil espaciador que crea una cámara herméticamente sellada. El espacio entre las hojas se rellena con aire deshidratado o con un gas de mayor desempeño térmico —generalmente argón. El perfil espaciador incorpora un material desecante que absorbe la humedad residual y previene la condensación en el interior de la unidad.

Esta estructura convierte lo que sería un vidrio monolítico —con alta transferencia de calor— en un sistema con resistencia térmica real. El aire o gas atrapado actúa como barrera que ralentiza el movimiento de calor de una cara a la otra.

Parámetros que definen el desempeño térmico

Antes de analizar las configuraciones posibles, conviene precisar los parámetros con los que se evalúa el desempeño de una unidad insulada.

U-factor (transmitancia térmica)

El U-factor mide la cantidad de calor que atraviesa el vidrio por unidad de área y diferencia de temperatura. Se expresa en W/m²·K en el sistema métrico. A menor U-factor, mayor resistencia térmica —es decir, mejor desempeño de aislamiento.

Un vidrio monolítico de 6 mm tiene un U-factor aproximado de 5.8 W/m²·K. Una unidad insulada estándar con cámara de aire puede reducirlo a un rango de 2.7 a 3.2 W/m²·K. Con argón y recubrimiento de baja emisividad, ese valor puede bajar a rangos entre 1.1 y 1.8 W/m²·K, dependiendo de la configuración exacta. Estos rangos corresponden a valores de referencia reportados por fabricantes como Vitro Architectural Glass y Guardian Glass, y deben verificarse contra las fichas técnicas del producto específico.

SHGC (coeficiente de ganancia solar)

El SHGC mide qué fracción de la radiación solar que incide sobre el vidrio pasa al interior del edificio. En climas cálidos como gran parte del territorio mexicano, un SHGC bajo reduce la carga de enfriamiento. El impacto del vidrio insulado en el SHGC es limitado; el control principal proviene del tipo de vidrio y recubrimientos. Es decir, recae sobre el tipo de vidrio utilizado en la composición —particularmente si alguna de las hojas es de control solar o lleva un recubrimiento de baja emisividad como un vidrio Low-e.

Variables de configuración que determinan el desempeño

Tipo de gas en la cámara

El aire deshidratado es la opción más común y accesible. Sin embargo, su conductividad térmica limita el desempeño máximo alcanzable.

El argón tiene una menor conductividad térmica que el aire, lo que se traduce en una reducción del U-factor del sistema. Es el gas más utilizado en unidades de alto desempeño por su disponibilidad y estabilidad a largo plazo. El kriptón ofrece mejor desempeño que el argón, pero su costo y disponibilidad lo limitan a aplicaciones muy específicas.

La diferencia entre argón y aire es relevante cuando el resto de la configuración también está optimizado —especialmente cuando se combina con un recubrimiento de baja emisividad. Usar argón en una unidad sin low-e produce una mejora marginal que rara vez justifica el costo diferencial por sí sola.

Posición del recubrimiento de baja emisividad

El vidrio de baja emisividad (low-e) lleva un recubrimiento metálico microscópico que reduce la emisión de radiación infrarroja —la forma en que el calor se transfiere entre superficies. Su posición dentro de la unidad insulada afecta el resultado final.

En una unidad de dos hojas, las superficies se numeran del 1 al 4 (de exterior a interior). La posición 2 —cara interior de la hoja exterior— es la más común para climas donde se prioriza el control de la ganancia solar entrante. La posición 3 —cara exterior de la hoja interior— se usa cuando el objetivo principal es retener el calor interior, como en climas fríos.

En el contexto del Bajío mexicano —con veranos calurosos e inviernos moderados— la posición 2 es generalmente la más adecuada para proyectos donde el enfriamiento representa la mayor carga energética. Proyectos en zonas de altitud mayor, como Ciudad de México, pueden requerir una evaluación más cuidadosa de este parámetro.

Ancho de la cámara

El espesor del espacio entre las dos hojas afecta el desempeño, pero no de forma lineal. Cámaras entre 12 y 16 mm presentan la mejor relación entre rendimiento y viabilidad constructiva. Cámaras más anchas no mejoran proporcionalmente el U-factor y pueden introducir convección interna que reduce el desempeño real del sistema.

Espesor de las hojas de vidrio

El espesor individual de cada hoja —6, 8 o 10 mm— tiene un efecto menor sobre el U-factor, pero afecta el peso total de la unidad, la resistencia estructural y el aislamiento acústico. Para proyectos donde también se requiere control de ruido, el uso de hojas de espesor asimétrico —por ejemplo, 6 mm exterior + 10 mm interior— mejora la atenuación acústica al reducir la coincidencia de frecuencias de resonancia entre ambas hojas.

Marco normativo en México

Dos normas oficiales de CONUEE son relevantes para el desempeño energético de la envolvente en edificaciones mexicanas. Estas normas evalúan el desempeño de la envolvente completa, no únicamente del vidrio.

La NOM-008-ENER aplica a edificaciones no residenciales —oficinas, hoteles, centros comerciales— y establece valores máximos de transmitancia térmica para los componentes de la envolvente, incluyendo el vidriado, según la zona climática del proyecto.

La NOM-020-ENER aplica a edificaciones de uso habitacional y regula el desempeño térmico de paredes, techos y ventanas en función de la misma zonificación climática.

Ambas normas requieren verificar el cumplimiento mediante el cálculo del U-factor del sistema completo —no del vidrio en forma aislada. La especificación correcta de la unidad insulada es uno de los caminos más directos para cumplir con estos requerimientos, particularmente en fachadas con alta proporción de vidriado.

Configuraciones comunes y su desempeño de referencia

Configuración (En mm)	Gas	Low-e	U-factor referencial	Aplicación típica
6+12+6	Aire	Sin recubrimiento	2.7–3.2 W/m²·K	Requerimiento básico de aislamiento
6+12+6	Argón	Sin recubrimiento	2.4–2.8 W/m²·K	Mejora moderada sobre cámara de aire
6+12+6	Argón	Low-e posición 2	1.1–1.8 W/m²·K	Cumplimiento normativo en zonas cálidas
6+16+6	Argón	Low-e posición 2	1.0–1.5 W/m²·K	Alto desempeño, edificaciones corporativas

Los rangos son de referencia general con base en documentación técnica de fabricantes. Los valores exactos dependen del recubrimiento específico y deben verificarse en las fichas técnicas del producto.

Especificación desde el proyecto

La unidad insulada requiere ser considerada desde las etapas tempranas del proyecto, no como sustitución directa de un vidrio monolítico. El peso del conjunto, la holgura necesaria en el perfil de cancelería y el manejo durante la instalación son variables que cambian con respecto a un vidrio simple y deben incorporarse en el diseño del sistema desde el inicio.

Templanova fabrica unidades de vidrio insulado para proyectos arquitectónicos en México, con capacidad para producir configuraciones con distintos espesores, tipos de vidrio base y posiciones de recubrimiento según el requerimiento del proyecto. Para validar una configuración específica o iniciar la especificación técnica, el equipo de contacto puede orientar desde etapas tempranas del diseño.

Fuentes

·      Vitro Architectural Glass — Technical Reference Guide: Insulating Glass Units, 2023

·      Guardian Glass — Technical Manual, Insulating Glass Performance Data, 2022

·      ASTM E2190 — Standard Specification for Insulating Glass Unit Performance and Evaluation

·      CONUEE — NOM-008-ENER: Eficiencia energética en edificaciones, envolvente de edificios no residenciales

·      CONUEE — NOM-020-ENER: Eficiencia energética en edificaciones, envolvente de edificios para uso habitacional

·      Glass Association of North America (GANA) — Glazing Manual, Insulating Glass Section, edición vigente
